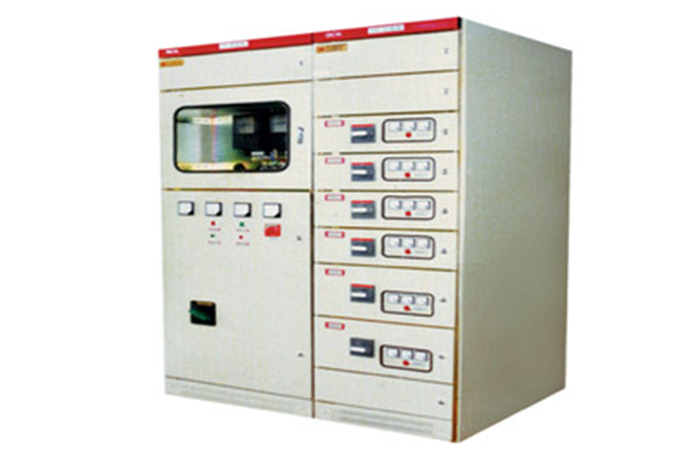

产品概述：
本开关柜系列是在全国联合设计的GCL1、GCK1系列开关柜的基础上吸收国外同类产品的优点，结合我国国情改进设计制造的。产品符合国际电工委员会 IEC 60439-1 标准和我国GB 7251.1 国家标准及机械工业部JB/T9661行业标准。产品适用于交流50Hz，额定工作低压380V（660V）的低压配电系统中心作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力配电中心（PC）和电动机控制中心（MCC)之功能，并可设计成固定柜和抽屉柜混合系统，满足不同的供配电需要。如用于发电厂、变电站、高层楼宇、剧院、体育场、机场、港口和工矿企业等低压配电系统中做受电、馈电及动力控制之用。
1、GCK 低压抽出式开关柜使用条件:
※ 海拔高度不超过2000m。
※ 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃
※ 水平倾斜度不大于3度。
※ 地震烈度不超过8度。
※ 无剧烈振动和冲击及爆炸危险场。
2、GCK3 低压抽出式开关柜结构特点:
※ 整柜为拼装式组合结构，骨架采用钢板弯制的槽型钢材组合而成。柜 体在骨架、零部件外形尺寸及开孔尺寸按模数E=20mm变化。
※ MCC方案中，柜内部分成五个区域（室）：水平母线区、垂直母线区、功 能单元区、电缆室、性接地母线区。
※ 零部件通用性强、适应性好、标准化程度高。
※ MCC柜的抽屉有四种标准尺寸，分别为：200，300，400，600（mm）。
※ PC方案中，每柜可装ME3150或ME2500一台或ME1600（800mm宽）二台。
※ 本产品与其他抽出式开关柜比较具有结构紧凑、强度好、性能高、隔离可靠的特点。
3、GCK3低压抽出式开关柜主要技术参数:
额定电压（V） | 380（660） | 控制电动机容量（kW） | 0.45-155 |
额定频率（Hz） | 50 | 额定短时耐受电流（kA）1s | 50（垂直母线），80（水平母线） |
绝缘电压（V） | 660 | 额定峰值耐受电流（kA） | 105（垂直母线），176（水平母线） |
工频耐压（V/min） | 2500 | 馈电电路最大le（A） | PC柜 1600 |
防护等级 | IP30 | MCC柜 630 |
水平母线le（A） | 1600，200，3150，4000 | 受电电路le（A） | 1000，1600，2000，3150，4000 |
垂直母线le（A） | 900，1100 | 辅助触头插件le（A） | 10，20 |
主触头插件le（A） | 200，400，600 |
|
|
4、GCK3 低压抽出式开关柜主回路接线方案:
5、GCK3 低压抽出式开关柜订货须知：
1. 订货时说明型号、规格、数量、颜色。
2. 提供接线方案、元件型号、规格和要求。
3. 可以按照客户的特殊要求，满足客户需要。
