产品概述：
XGN2-12箱式定型交流金属封闭开关设备用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
开关柜主开关采用SN10型系列少油断路器、ZN28A户型系列真空断路器及VS1真空断路器等。断路器配用CD10系列电磁操动机构、CT8弹簧操动机构或CT19弹簧机构等；真空断路也可配用CD17系列电磁操动机构、或CT19弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。
产品使用条件：
环境温度：上限十40℃，下限－25℃；
海拔高度不超过1000m；
相对湿度：日平均值不大于95％；月平均值不大于90％；
饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
地震烈度不超过8度；
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
在使用环境不能完全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
产品结构简介：
XGN2-12开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。
产品技术参数：
序号 | 项 目 | 单位 | 数据 |
1 | 额定电压 | kV | 3.6 7.2 12 |
2 | 额定电流 | A | 630 1250 2500 3150 |
3 | 额定频率 | Hz | 50 |
4 | 额定短路开断电流 | kA | 16 20 31.5 40 |
5 | 额定短时耐受电流 | kA | 16 20 31.5 40 |
6 | 额定峰值耐受电流 | kA | 40 50 80 100 |
7 | 额定工频耐受电压 | 极间、极对地 | kV | 42(1min) |
断口间 | kV | 48(1min) |
8 | 额定雷电冲击耐受电压 | 极间、极对地 | kV | 75 |
断口间 | kV | 85 |
9 | 额定短路持续时间 | s | 4 |
10 | 保护等级 |
|
|

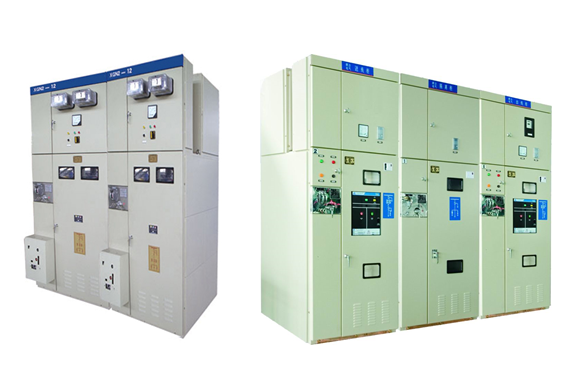

产品外形图：
