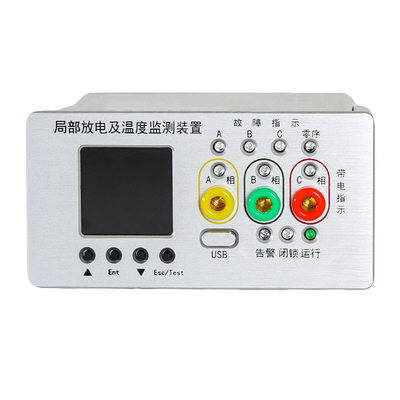

局部放电及温度监测装置是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上，用于在线监测局部放电、指示相应电缆区段的短路和接地故障以及实时温度的一种在线监测装置。
脉冲电流法是当前普遍认可且广泛使用的一种局部放电量测试方法，其结果是以pC 为单位的视在放电量，属于定量性质的测量，能客观反映电气设备的绝缘状态。在各种开关柜中，10kV及以上电压等级开关柜由于安装数量最大，故障次数也最多，造成的后果也很严重。因此，对10kV及以上电压等级开关柜进行局部放电及稳升在线监测，不但能够了解设备的绝缘状况，还能及时发现许多有关制造与安装方面的问题，确定绝缘故障的原因及其严重程度。
该装置还集成了电缆温度监测、高压带电指示及故障指示功能，集测量、分析、诊断为一体运用TFT彩屏显示界面，方便巡检人员判断开关柜的绝缘状况，降低运维成本; 及时处理存在的绝缘隐患，提高配电设备运行的可靠性。
技术参数
1. 测量范围：0～5000pC
2. 灵敏度：不低于100pC
3. 测量精度：放电强度测量不低于5%，放电频度测量不低于2%
4. 频带范围：100kHz～5MHz
5. 监测变量：概率强度、平均强度、放电频次
6. 放电频度：不大于5000（1s）
7.短路故障电流报警出厂整定值： 800A 误差±10% 出厂按客户需求设定
8.接地故障电流报警出厂整定值： 50A 误差±10% 出厂按客户需求设定
9.电缆温度故障报警出厂整定值： 60℃ 误差±1% 出厂按客户需求设定
10.电缆实时电流测量范围：5A～1200A 误差±3% （可定制0.2级精度）
11.电缆实时温度测量范围：－40℃～+120℃ 误差±0.5℃
12.工作电源：外部供电DC 18～72V,电流＜200mA。
13.自动复位时间：可通过显示屏设定（默认24小时）
14.防护等级：主机：IP40；电子CT ：IP65
15.主机工作环境：-40℃～+75℃
16.通讯方式：RS485通讯,支持MODBUS规约协议(默认9600bps,8个数据位，无校验，1个停止位)。
17.使用范围：20kV以下等级的系统中

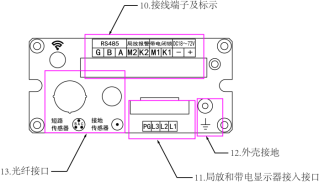

接线端子
10－ 接线端子标示，共四组端子连接顺序为：
第一组A、B为RS485通讯,G为通讯屏蔽线；第二组M2、K2为局放告警输出；
第三组M1、K1为高压带电闭锁报警输出；第四组外接电源DC48V+(正)、DC48V－（负）。
11－ 局放和带电显示器接入接口,L1为A相,L2为B相,L3为C相,PG为零线。
12－ 外壳接地
13－ 光纤接口，三条相线光纤接入短路传感器接口,分别为黄（A相）、绿（B相）、红（C相）三色光纤;黑色光纤接入接地传感器接口。
