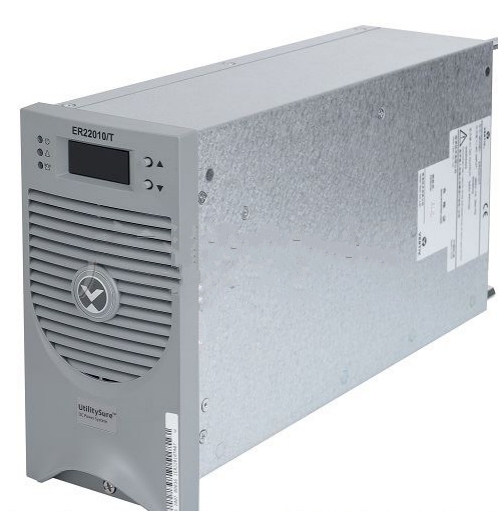

艾默生ER22010TE&ER11020TE充电模块
1. ER22010TE&ER11020TE简介
ER22010TE和ER11020TE工业充电模块为（Vertiv）艾默生公司采用当代先进的电源技术和工艺，专门为具有恶劣的物理环境（多尘、多带电粒子、多腐蚀气体、潮湿等）和电气环境(谐波、削波、畸变、浪涌等)的工业场所中的直流供电系统所设计的，诸如石化、钢铁、冶金、轨道交通、码头、隧道、建材水泥等行业。
ER22010TE和ER11020TE满足最新GB/T 19826-2014要求，此外，安规和EMC满足CE认证，尤其适合对可靠性有高要求的工业场合。
2. ER22010TE&ER11020TE产品特点
按照ANSI/EIA-364-65A:1997 IIIA Class标准，通过了对应的G3测试；
超宽输出电压范围，完美兼容免维电池和开口电池；
采用浸三防漆工艺，保证PCB板在恶劣环境中依旧有极高的可靠性；
采用承受恶劣环境能力更强、性能更为稳定可靠的元器件；
可在-40～+50℃范围内不降额工作，特别适用于环境温度极端的场所；
平均无故障时间>400,000h；
安规和EMC满足CE认证；
3. ER22010TE&ER11020TE产品规格参数
| 输出参数 | ER22010TE | ER11020TE |
| 输出电压 |
| 标称 | 220Vdc | 110Vdc |
| 额定 | 234Vdc | 117Vdc |
| 最大 | 320Vdc | 160Vdc |
| 最小 | 176Vdc | 64Vdc |
| 输出电流 |
| 额定 | 10A | 10A |
| 最大 | 11A | 22A |
| 输出功率 | 最大2860W |
| 效率 | Up to 92.5% |
| 稳压精度 | ≤ ±0.3% |
| 稳流精度 | ≤ ±0.8% |
| 输出限流点 | 1%～110%额定电流 |
| 软启动时间 | 3～8秒 |
| 纹波系数 | ≤ 0.2% (峰值) |
| 均流系数 | ≤ ±3%（50%～100%额定负载） |
| 噪音 | ≤ 52dB |
| 输入参数 |
| 输入电压 |
| 额定 | 380Vac |
| 最大 | 475Vac |
| 最小 | 323 Vac |
| 相数 | 3相(3W+PE) |
| 功率因数 | ≥ 0.94 |
| 谐波电流 | 谐波电流≤ 30% |
| 环境要求 |
| 满载工作温度 | -40℃～50℃ |
| 最低启动温度 | -40℃ |
| 最高工作温度 | 65℃ |
| 相对湿度 | ≤ 95% |
| 额定大气压、海拔 | 80 kPa～106 kPa（海拔：0～2000m），最高海拔可达4000m |
| 运输和存储温度 | -40℃～+70℃ |
| 运输和存储湿度 | ≤ 95% |
| 安规 |
|
| 满足标准 | EN 60950-1(CE marked) |
| 防护等级 | IP20 |
| EMC |
|
| 发射 | EN 61000-6-4:2007 (CE& RE CLASS A) |
| 抗扰度 | EN 61000-6-2:2005 |
| 可靠性 |
| MTBF | 400,000小时（Bellcore TR332, 25℃） |
| RoHs | R5 |
| 功能 |
| 输入保护 |
| 过压 | 保护后无输出、可自恢复 |
| 欠压 | 保护后无输出、可自恢复 |
| 过流 | 内置熔断器保护 |
| 缺相或相间不平衡 | 输出一半功率 |
| 输出保护 |
| 过压 | 可通过硬件或软件进行过压保护，保护后无输出，需 手动恢复。 硬件过压保护点高于324V或164V。 软件过压保护点可设 |
| 欠压 | 可通过软件进行欠压告警，告警后有输出，可自恢复 |
| 热插拔 | 具有该功能 |
| 短路回缩 | 110%额定电流、可自恢复 |
| 过温保护 | 保护后无输出、可自恢复 |
| 散热 | 强迫风冷 |
| 风扇控制 | 环境温度和输出电流联合控制风扇转速 |
| 通讯接口 | CAN口 |
| 机械参数 |
| 宽 | 88mm |
| 高 | 176mm |
| 深 | 315mm |
| 重量 | ≤ 6kg |
4. ER22010TE&ER11020TE特性曲线
