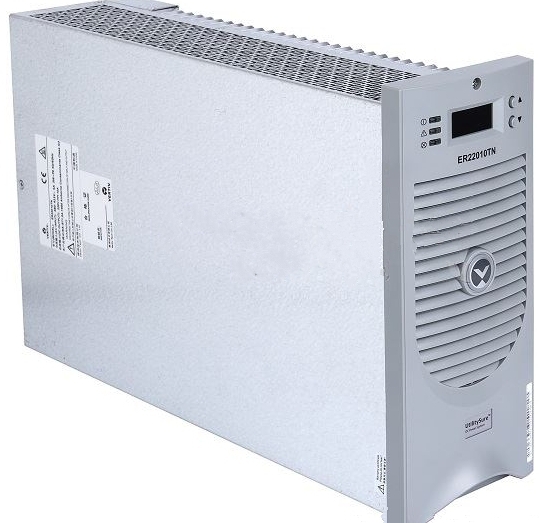

艾默生ER22010TN自然冷充电模块
1.艾默生ER22010TN充电模块产品特点
采用自然冷却散热方式，无需散热风扇，长期使用内部不聚集灰尘，可靠性高
按照ANSI/EIA-364-65A:1997 IIIA Class标准，通过了对应的G3测试
采用浸三防漆工艺，保证PCB板在恶劣环境中依旧有极高的可靠性
采用承受恶劣环境能力更强、性能更为稳定可靠的工业级元器件
可在-40～+50℃范围内不降额工作，特别适用于环境温度极端的场所
峰值效率可达96%
具有非常小的工作噪音
平均无故障时间（MTBF）>600,000h
安规和EMC满足CE认证

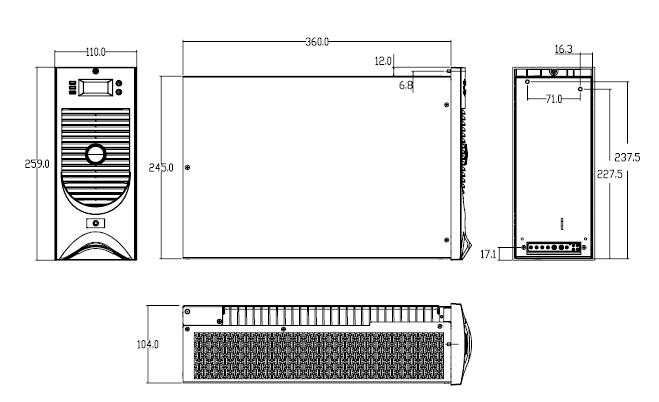

2.维谛ER22010TN直流屏充电模块尺寸
3.艾默生ER22010TN充电模块的技术参数
| 输出参数 | ER22010TN |
| 输出电压 |
| 标称 | 220Vdc |
| 额定 | 234Vdc |
| 最大 | 286Vdc |
| 最小 | 198Vdc |
| 输出电流 |
| 额定 | 10A |
| 最大 | 11A |
| 输出功率 | 最大2860W |
| 效率 | ≥96% |
| 负载调整率 | ≤ ±0.5% |
| 稳压精度 | ≤ ±0.5% |
| 稳流精度 | ≤ ±1% |
| 输出限流点 | 20%～110%额定电流 |
| 软启动时间 | 3～8秒（50%额定电流，输出电压从10%到90%） |
| 纹波系数 | ≤ 0.1% rms |
| 均流系数 | ≤ ±5%（50%～100%额定负载） |
| 噪音 | ≤ 45dB |
| 输入参数 |
| 输入电压 |
| 额定 | 380Vac |
| 最大 | 475Vac |
| 最小 | 323 Vac |
| 相数 | 3相(3W+PE) |
| 功率因数 | ≥ 0.92 |
| 谐波电流 | ≤ 30% |
| 环境要求 |
| 满载工作温度 | -40℃～50℃ |
| 最低启动温度 | -40℃ |
| 最高工作温度 | 60℃ |
| 相对湿度 | ≤ 95% |
| 额定大气压、海拔 | 80 kPa～106 kPa（海拔：0～2000m） |
| 运输和存储温度 | -40℃～+70℃ |
| 运输和存储湿度 | ≤ 95% |
| 安规 |
|
| 满足标准 | EN 60950-1(CE marked) |
| 防护等级 | IP20 |
| EMC |
|
| 发射 | EN 61000-6-4:2007 (CE& RE CLASS A) |
| 抗扰度 | EN 61000-6-2:2005 |
| 可靠性 |
| MTBF | 250,000小时（Bellcore TR332） |
| RoHs | R5 |
| 功能 |
| 输入保护 |
| 过压 | 保护后无输出、可自恢复 |
| 欠压 | 保护后无输出、可自恢复 |
| 缺相或相间不平衡 | 输出一半功率 |
| 输出保护 |
| 过压 | 可通过硬件或软件进行过压保护，保护后无输出，需手动恢复。 硬件过压保护点高于291V。 软件过压保护点可设 |
| 欠压 | 可通过软件进行欠压告警，告警后有输出，可自恢复 |
| 热插拔 | 内置逆止二极管 |
| 短路回缩 | 110%额定电流、可自恢复 |
| 过温保护 | 保护后无输出、可自恢复 |
| 散热 | 自然冷却 |
| 通讯接口 | CAN口、RS485口 |
| 机械参数 |
| 宽 | 104mm |
| 高 | 245mm |
| 深 | 360mm |
| 重量 | ≤8kg |
